不變形大屏拼接方案-深圳市五洲群創科技有限公司

我們?cè)谧鲆粋€(gè)大屏拼接顯示系統時，往往受到安裝高度的限制，使得整個大屏的比例不能按照16;9的比例來安裝，比加一些會議報告廳、指揮中心，往往高度最多只有4米多，而寬度卻能達到十幾米，而用戶又想打造一個大面積的顯示區域，因?yàn)橄襁@種場合，面積大說明觀看用戶也會多，監控信號也會多，這時考慮到綜合觀看及全部監控信號同時上墻顯示的因素，這時整個大屏拼接就會出現行少列多的情況，比如3*5、3*6、4*8等拼接方式，這時整個屏幕的比例就不是常規的16:9，如果我們是用來顯示視頻監控還可以，因?yàn)榇蠖鄶?shù)情況下視頻監控都是單屏或者單屏內分割顯示，不影響觀看，而有時我們需要顯示電腦信號，比如展示圖片、播放文本文檔及視頻等，這時如果全屏顯示，整個圖像就會發生嚴重變形

如下

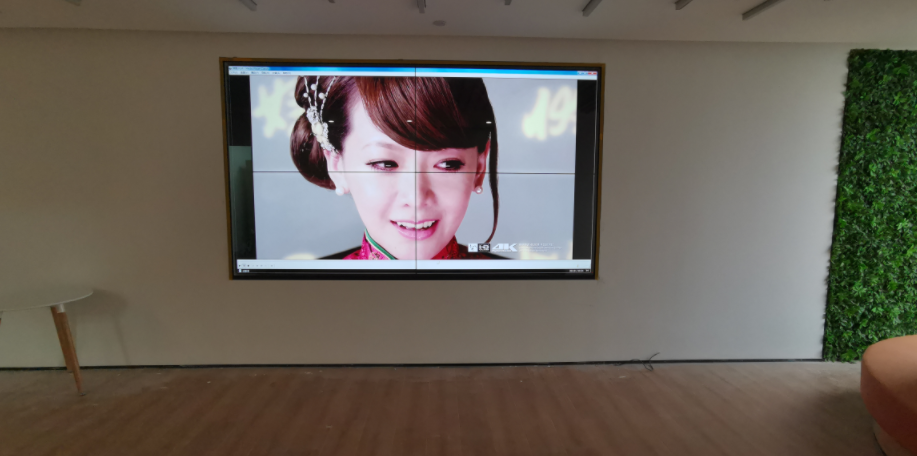

針對這種情況，我公司研發出了一種可以計非16:9的大屏拼接顯示出正常比例的一種技術，也被稱之為不變形大屏顯示技術。通過這種技術，我們可以讓所有非16:9比例的大屏墓或者是堅屏，異形拼接等都可以保持原來的比例進行顯示，達到更好的視覺效果，效果如下。

技術原理:

由于我們的輸出電腦顯示器基本上都是16:9的，所以在全屏投放到大屏上時，整個圖像就會拉伸。所以我公司研發出了一種內置多屏拼接處理器，它能與電腦和大屏相連接，把分辨率平均分配到每塊屏，每個處理器最大支持3840*2160的分辨率，屏幕數量越多，可以增加處理器的數量，并做到環進環出，每臺大屏之間用HDMI線進行連接，這樣就可以做到圖像不變形顯示。同時還在控制電腦上加裝了專業的軟件，與拼接處理器一起來控制實現。

哪些場合會用到不變形大屏拼接解決方案:

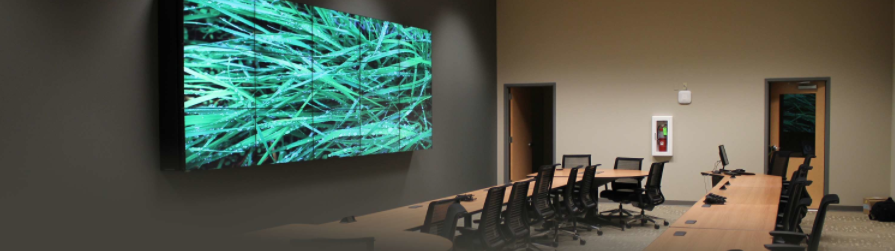

1、行少列多橫屏拼接

如1*3、1*4、2*3、2*4、3*4、3*5、3*6、45、4*6、4*7等拼接方式中，整個大屏在顯示一個大畫面時圖像嚴重變形，這時文字等內容會被壓扁，視覺體驗很不好，特別是在顯示網頁、文本、或者電腦桌面時尤其明顯，為了觀看效果只能是縮小窗口顯示，這時如果加裝一個不變形顯示系統就可以解決這種問題。

2、豎屏場合

豎屏多應用于一些展廳內，如企業展廳、4S店、科技館等，由于都是近距離觀看，所以視線基本上都是平視，而且寬度也比較長，所以許多用戶都會想到使用一排豎屏安裝，這時就很難保持大屏拼接后的比例問題，如果我們把一臺電腦上的內容投上去整個畫面會嚴重變形，這時就可以采用不變形解決方案。

3、異形屏拼接

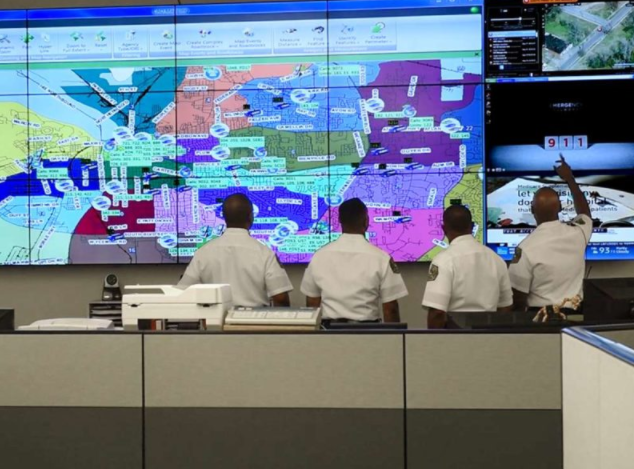

異形屏拼接多用于一些特殊場合，比如要打造一個主題式的展示區，或者與裝修風格相對應的區域，如博會館、黨史展廳等，這時大屏的排列就沒有規律的，如下圖，而這時我們又不可能采用一臺電腦控制一臺屏幕的方式，只能是采用不變形解決方案。

而在這些時候，我們?cè)S多用戶會想，單塊屏幕的分辨率是1920*1080，我們根據屏幕的數量來疊加分辨率，做一個同行分辨率的圖片不可以嗎?答案是不可以，因?yàn)槲覀兂Ｒ?guī)的HDII高清線的最大輸出分辨率就是4098*3840，超出這個分辨率圖像就會模糊，雖然能保持不變形，但是顯示效果極差，但是如果是電腦桌面或者文本文檔那就無法定做了，因?yàn)樗鼈兌际亲赃m應的，這時候就只能采用不變形大屏拼接顯示方案了。
